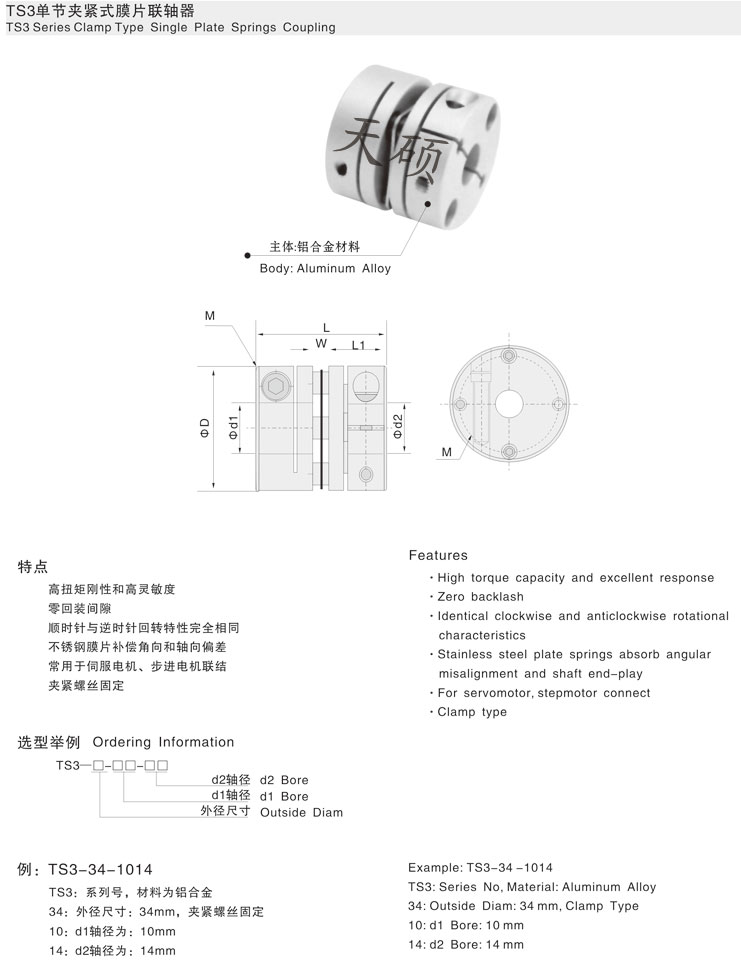

TS3單節夾緊膜片聯軸器產品介紹：

單節夾緊螺絲固定式聯軸器

特 點：

1.膜片型彈性聯軸器

2.高靈敏度、高扭矩剛性

3.零回轉間隙

4.順時針與逆時針回轉特性完全相同

5.不銹鋼膜片補償角向和軸向偏差

6.利用夾緊螺絲固定

可根據用戶需求進行非標訂做,按客戶要求開鍵槽

我公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。天碩聯軸器膜片聯軸器的優點：

——無需潤滑及日常維護；

——無需拆卸就能檢測膜片聯軸器的狀態；此外，設備運轉過程中，利用頻閃燈可對膜片進行檢查

——膜片聯軸器扭轉剛度高，零回轉；

——如果安裝對中準確，聯軸器終身不會損壞，壽命無限長久；

——膜片聯軸器無磨損部件，可是用于各種惡劣的工況環境；

——如果偏移誤差在限定的范圍內，聯軸器將與設備擁有同樣長的壽命；

——膜片聯軸器超扭矩安全運轉設計，峰值扭矩是額定扭矩的2倍。

天碩聯軸器秉承不斷為用戶提供更好更新的傳動產品的信念，為全國用戶帶來性能優異的膜片聯軸器！天碩聯軸器開發的膜片聯軸器為幾乎所用的工業應用場合提供了長壽命、低維護量的選擇！

天碩膜片聯軸器采用了最新的有限元素分析法進行設計，對結構及材質進行了廣泛的測試并擁有在實際應用場所中穩定運轉多年的經驗所有產品均嚴格按照ISO9001質量保證體系的要求進行質量控制，值得信賴。 天碩聯軸器天碩聯軸器膜片聯軸器在傳統結構的基礎上引入了有限元素分析法對膜片的形狀進行了改進，使其6螺栓型的產品能夠在承受1.5度偏移時仍正常運轉，此時能傳遞高達50%額定值的扭矩（詳細性能參數見聯軸器性能表）。與其他形式的聯軸器相比，膜片式聯軸器在承受偏差時作用在軸和軸承上的應力更小，同時傳遞的扭矩更多。

天碩膜片聯軸器提供多種結構形式以滿足不同用戶的使用需要：3片式中間段結構的產品適用于工業上的通常應用場合中以及OEM設備上；5片式中心脫卸式聯軸器特別適合用于石化煉油廠中以及要求滿足API標準的場合中；緊湊型聯軸器適用于原標準型鼓型齒式聯軸器的場合

值得注意的是，由于膜片聯軸器的剛性很強，如果設備安裝時兩軸間的偏差過大，膜片式聯軸器會對軸上的止推軸承產生很大的軸向應力。因此，使膜片組具有一定的導向和定位能力對于膜片式聯軸器的應用——特別是應用于高轉速場合——非常關鍵。天碩聯軸器膜片聯軸器在膜片組的螺栓孔上別具匠心的設計了定位的槽口，能與軸轂上的臺階相契合，這樣就使得本聯軸器即使在高速運轉過程中仍然保持軸上良好的定位和平衡，確保產品滿足API 617標準的要求。

天碩膜片聯軸器中間的膜片采用高等級不銹鋼(AISI-301)制成，能夠確保膜片不僅強度高、壽命持久、耐勞等特性，還能適用于大多數工況環境。與此同時，膜片表面覆蓋有低摩擦系數的涂層以減小摩擦力，提高其抗接觸磨損的能力。

膜片聯軸器采用獨特的6孔、8孔或10孔膜片組，隨著孔數的增加，聯軸器能夠傳遞的扭矩更高，剛性越強，但相應能夠容納的位移偏差量越小。

膜片聯軸器還可與過載保護軸套配合使用，組成過載保護裝置。

天碩膜片聯軸器能夠提供多種結構的產品以適用于絕大多數應用要求，此外天碩聯軸器的工程師還可定制特殊結構的產品來滿足不同客戶的特殊要求：如緊湊連接、中心脫卸、絕緣、垂直安裝、過載保護等等。

天碩膜片聯軸器的設計和制造均嚴格按照ISO 9001質量控制體系要求進行控制，保證每一個提供給用戶的聯軸器都是高質量、值得信賴的產品！
